Назначение

В грунтах всех групп, в том числе грунтах, подверженных мерзлотным деформациям.
В кабельной канализации, специальных трубах, блоках, по мостам и эстакадам при повышенном уровне внешних электромагнитных воздействий, для размещения на объектах электроэнергетики.

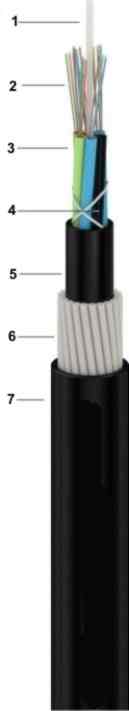

Структура кабеля

• 1. Центральный элемент – стеклопластиковый пруток.
• 2. Оптические волокна различной окраски.
• 3. Пластиковая трубка с гидрофобным заполнителем и свободно уложенными оптическими волокнами.
• 4. Кордель.
• 5. Внутренняя полиэтиленовая оболочка.
• 6. Бронепокров из стеклопластиковых прутков.
• 7. Наружная полиэтиленовая оболочка.

Характеристики

• Количество оптических волокон в кабеле – до 384-х.
• Стойкость к статическим растягивающим усилиям – от 3кН до 50кН.
• Стойкость к раздавливающим усилиям – от 0,4кН/см до 1,0кН/см.
• Стойкость к ударным воздействиям – 30Дж.
• Допустимый радиус изгиба – от 270мм до 535мм.
• Диаметр кабеля – от 13,6мм до 26,7мм.
• Масса кабеля – от 175кг/км до 640кг/км.
• Строительная длина кабеля на барабане – до 10км.

Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.

Для прокладки внутри зданий и помещений, в коллекторах и тоннелях, в том числе тоннелях метрополитена кабель изготавливается в исполнении «не распространяющем горение» из галогенонесодержащей полимерной композиции.
