Кабель марки ОА2

Назначение

Для прокладки на речных переходах через судоходные реки и глубоководные участки водоемов (озера, водохранилища), через болота, в грунт (в том числе грунты, подверженные мерзлотным деформациям), по мостам и эстакадам. Допускается прокладка в кабельной канализации, в коллекторах, в тоннелях, в лотках.

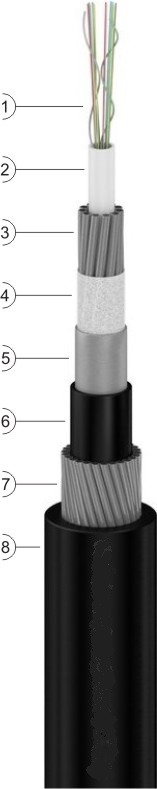

Структура кабеля

  • 1. Оптические волокна различной окраски, свободно уложенные или в пучках.
  • 2. Центральная полимерная трубка с гидрофобным заполнителем.
  • 3. Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
  • 4. Водоблокирующая лента
  • 5. Алюминиевая лента с полимерным покрытием
  • 6. Внутренняя полиэтиленовая оболочка
  • 7. Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
  • 8. Наружная полиэтиленовая оболочка.

Характеристики

  • Количество оптических волокон – до 64.
  • Стойкость к статическим растягивающим усилиям – от 40 кН до 200 кН*.
  • Стойкость к раздавливающим усилиям – от 0,4кН/см до 1,5кН/см.*
  • Стойкость к ударным воздействиям – 50 Дж.
  • Допустимый радиус изгиба – от 280 мм до 500 мм.
  • Стойкость к избыточному гидростатическому давлению не менее 2 МПа.
  • Диаметр кабеля – от 14,0 мм до 25,0 мм.
  • Масса кабеля – от 380 кг/км до 1540 г/км.
  • Сопротивление изоляции наружной оболочки по цепи «броня — земля (вода)» — 4000 МОм·км.
  • Строительная длина кабеля на барабане — не менее 4 км.

*- значения характеристик соответствуют требованиям заказчика в указанных диапазонах

Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
