Назначение

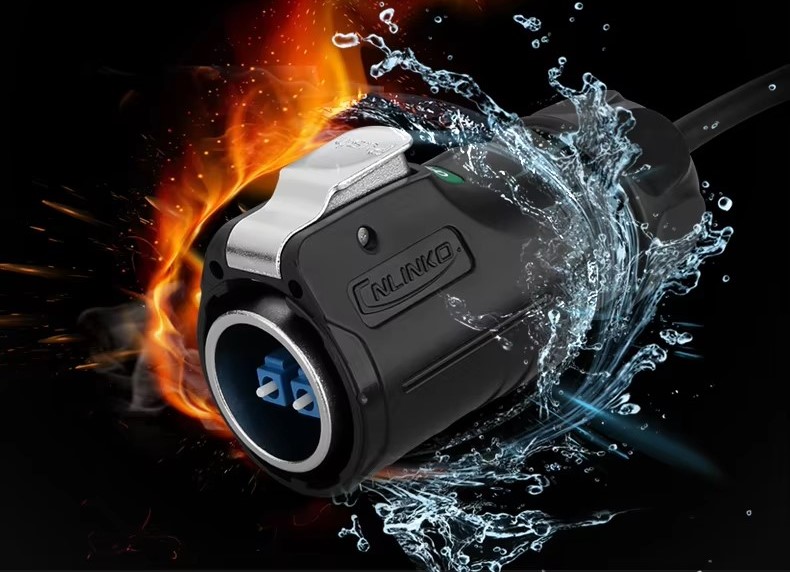

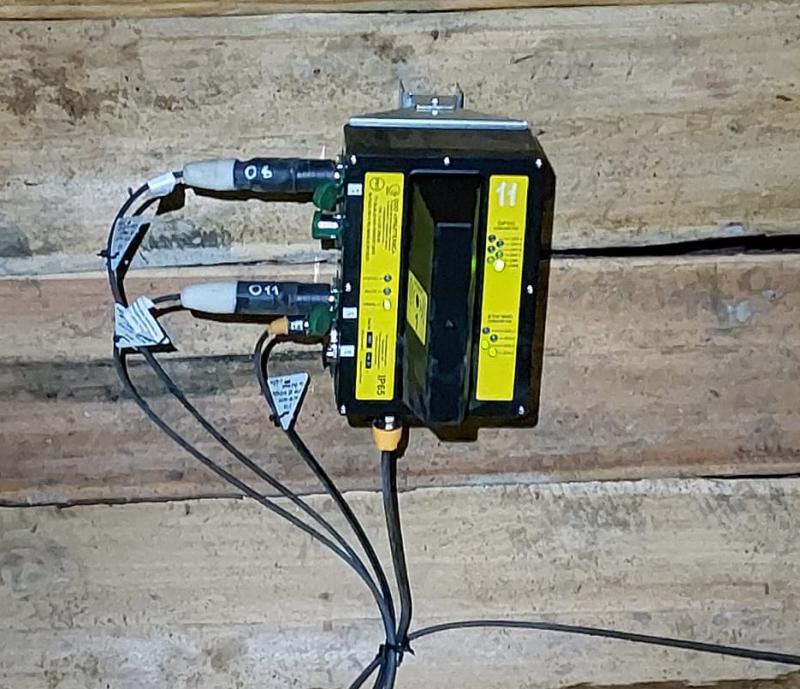

Кабельные сборки оптические КСО ОПС-004Е04-H-LP/LP-ххх-Бу c коннектором IP65/67 предназначены для наружных оптических соединений, оптические коннекторы (разъемы) доступны с многомодовыми или одномодовыми оптическими волокнами как в внутриобъектовых, так и наружных полевых кабелях. Быстро соединяемая конструкция с герметизацией уровня IP67, IP68 и керамической вставкой с низкими потерями позволяет использовать этот разъем в суровых погодных условиях, в условиях промышленной запылённости, в условиях горных выработок и т.д.

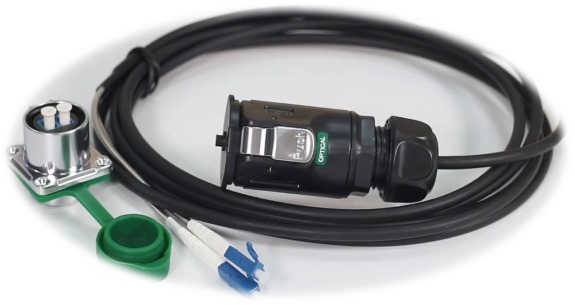

Изготовление кабельных сборок оптических КСО ОПС-004Е04-H-LP/LP-ххх-Бу

• Кабельные сборки оптические КСО ОПС-004Е04-H-LP/LP-ххх-Бу изготавливаются на бронированном высокопрочными стальными проволоками оптическом кабеле. Механические характеристики оптического кабеля согласовываются с заказчиком.
• Сторона А кабельной сборки оптической (КСО) КСО ОПС-004Е04-H-LP/LP-ххх-Бу оконцовывается коннектором (разъёмом) LP-24-F00PE-P01, IP67.

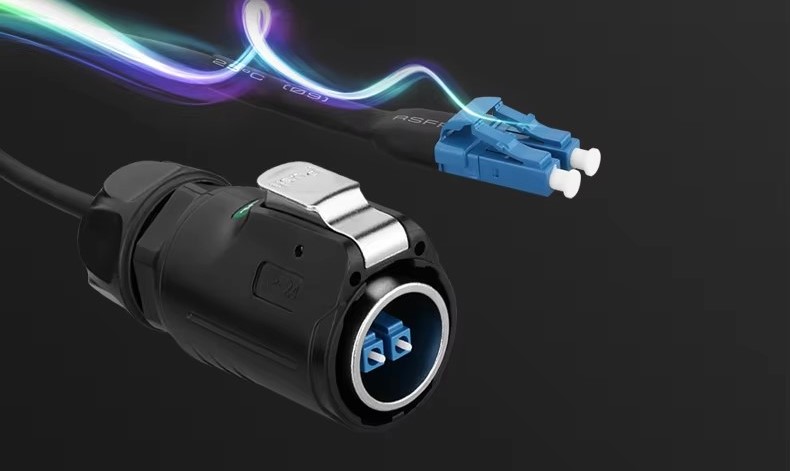

• По требованию заказчика Сторона Б кабельной сборки оптической (КСО) оконцовывается либо коннектором (разъёмом) LP-24-F00PE-P01, IP67, либо 2-мя коннекторами (разъёмами) другого типа: LC, SC, FC, ST.
• Кабельные сборки оптические КСО ОПС-004Е04-H-LP/LP-ххх-Бу изготавливаются любыми длинами по согласованию с заказчиком. В маркировке КСО вместо "ххх" указывается длина кабельной сборки в метрах.
• По согласованию с заказчиком, поставка кабельных сборок оптических КСО ОПС-004Е04-H-LP/LP-ххх-Бу возможна либо бухтами (Бу), либо на кабельных барабанах (БА) (при длинах кабельных сборок более 400м).



Пример маркировки КСО для заказа:

• КСО ОПС-004Е04-H-LP/LP-100-Бу - кабельная сборка оптическая КСО ОПС-004Е04-H, окноцевание с 2-х сторон коннекторами LP-24-F00PE-P01 (IP67), длина сборки - 100м, форма поставки - бухта (Бу).
• КСО ОПС-004Е04-H-LP/LС-500-БА - кабельная сборка оптическая КСО ОПС-004Е04-H, окноцевание сторона А - коннекторами LP-24-F00PE-P01 (IP67), сторона Б - коннекторами LC/UPC, длина сборки - 500м, форма поставки - на баране (БА).

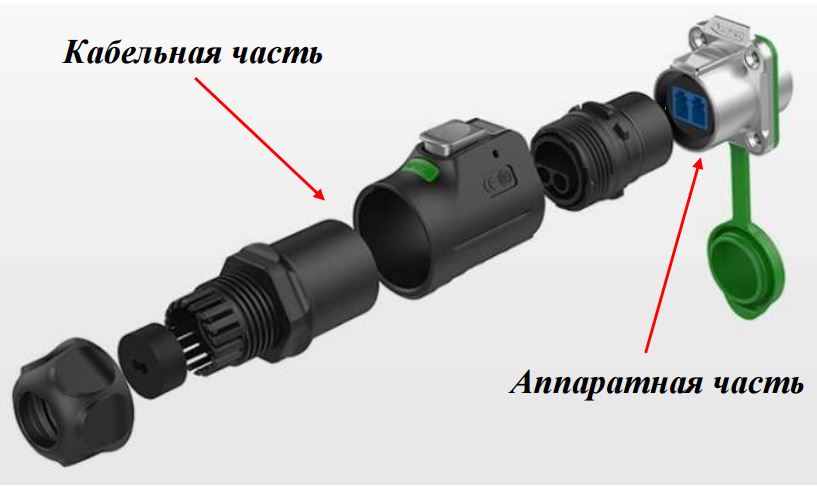

Возможна поставка Кабельных сборок оптических КСО ОПС-004Е04-H-LP/LP-ххх-Бу c кабельной и аппаратной частью.
