Назначение

В грунтах всех групп в районах с активными проявлениями мерзлотных и карстовых деформаций при повышенных требованиях по стойкости к механическим воздействиям.

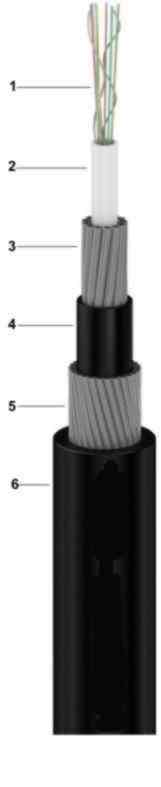

Структура кабеля

• 1. Оптические волокна различной окраски, сгруппированные в пучки или уложенные свободно.
• 2. Центральная полимерная трубка, заполненная гидрофобным компаундом.
• 3. Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
• 4. Внутренняя полиэтиленовая оболочка.
• 5. Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
• 6. Наружная полиэтиленовая оболочка.

Свободное пространство бронепокровов заполнено гидрофобным компаундом.

Характеристики

• Количество оптических волокон в кабеле – до 48-и.
• Стойкость к статическим растягивающим усилиям – от 40кН до 200кН.
• Стойкость к раздавливающим усилиям – от 0,4кН/см до 1,5кН/см.
• Стойкость к ударным воздействиям – 50Дж.
• Допустимый радиус изгиба – от 280мм до 500мм.
• Диаметр кабеля – от 14,0мм до 25,0мм.
• Масса кабеля – от 380кг/км до 1550кг/км.
• Сопротивление изоляции наружной оболочки по цепи «броня земля (вода)» – 4000МОм*км.
• Строительная длина кабеля на барабане – не менее 4км.

Диаметр, масса и допустимый радиус изгиба кабеля являются справочными величинами.
