Шкаф-контейнер модульный *
Шкаф-контейнер состоит из стандартных модулей (отсеков). Сборно-разборная конструкция дает возможность монтажа нескольких модулей в блок-контейнер необходимой длины.
Конструкция шкафа-контейнера сборно-разборная, состоит из стандартных модулей (отсеков), соединенных между собой внутренним болтовым креплением, что позволяет монтировать несколько стандартных модулей в блок-контейнер необходимой длины. Состав шкафа-контейнера определяется заказчиком.

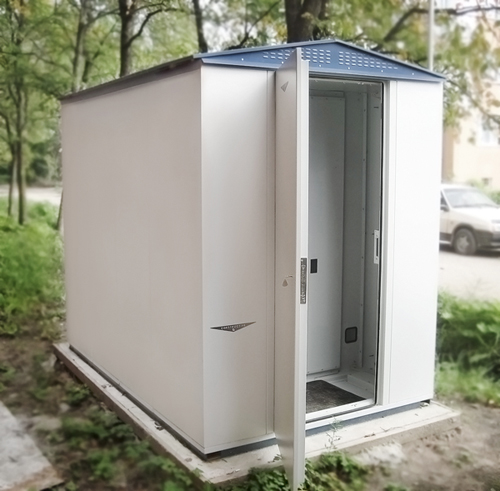

1. Тамбур телекоммуникационного отсека (ТТО) с входной дверью. Отсек предназначен для размещения оборудование электропитания и элементов коммутации электрических кабелей. Размещение аппаратуры внутри отсека производится на стойках до 37U стандарта 19” (МЕР, 23”). В правой боковой стенке выполнено окно-шторка для аварийного ввода электропитания. Для ограничения доступа из тамбура ТО в следующий отсек, возможно оборудование тамбура внутренней панелью с раздвижной дверью и замком.

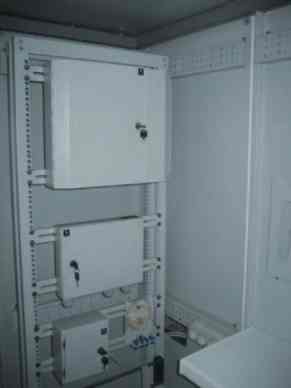

Модуль телекоммуникационного отсека (МТО)
2. Модуль телекоммуникационного отсека (МТО). предназначен для размещения активного телекоммуникационного оборудования и оборудования пассивного ввода оптического кабеля. Размещение аппаратуры внутри отсека производится на 19” стойках (37U). Возможна установка стоек стандарта «МЕР» и 23”. По периметру отсеков установлены монтажные балки, обеспечивающие возможность крепления кабелей и установки дополнительного оборудования. Количество МТО определяется объемом устанавливаемого оборудования и оговаривается при заказе.

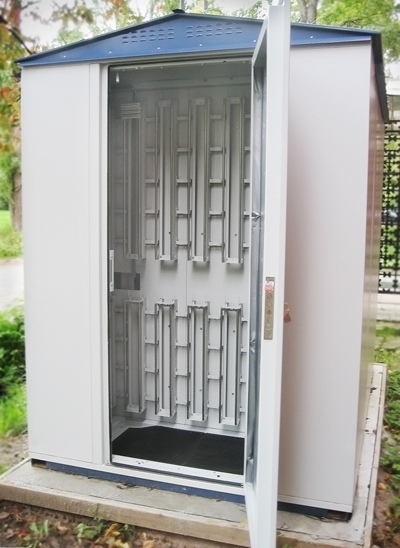

3. Тамбур кроссового отсека (ТКО) c входной дверью. Тамбур кроссового отсека предназначен для размещения кроссового оборудования. Отсек не утеплен, расположен с противоположной стороны от ТТО, имеет отдельный вход. Кроссовый отсек предназначен для размещения кроссовых плинтов KRONE или аналогичных (LSА+ или LSA РROFIL) максимальной емкостью 8400 пар с необходимыми элементами крепления вводимых кабелей, плинтов и маршрутизации кроссировочных шнуров. Количество коробов и боксов под плинты оговаривается при оформлении заказа. Глубина отсека достаточна для размещения самих плинтов и комплексов защиты.
Крыша
4. Крыша тамбура и крыша модуля телекоммуникационного отсека тщательно подогнаны с напуском, стыкуются между собой и крепятся изнутри шкафа. По краю устанавливаются отливы для отвода стекающей воды.
5. Цоколь шкафа-контейнера предназначен для монтажа на нем элементов шкафа, для крепления шкафа-контейнера к фундаменту. Конструкция цоколя – секционная. Количество секций цоколя определяется конфигурацией шкафа и оговаривается при заказе.
Двери
6. Двери. Для защиты установленного оборудования от несанкционированного доступа двери шкафа выполнены в антивандальном исполнении: оснащены петлями скрытого крепления и замками 3-х точечного запирания класса 4 по ГОСТ 5089-2003 с индивидуальным ключами.
Кабельные вводы. Ввод кабеля в шкаф осуществляется снизу, через вводы на основании тамбура ТО и тамбура КО. На кабельные вводы установлены заглушки, возможна установка различных сальников и гермовводов (оговаривается при заказе). В перегородках между отсеками выполняются щеточные кабельные вводы (установка перегородок и исполнение кабельных вводов оговаривается при заказе.) В боковой стенке ТТО имеется люк для аварийного ввода питания. Дополнительно шкаф может быть оборудован узлом ввода электропитания с ВЛ (воздушной линии).
Заземление
Заземление. Элементы каждого отсека заземляются путем соединения между собой шинами заземления. В основании тамбура телекоммуникационного отсека предусмотрены точки подключения общего заземления шкафа.
Вентиляция и контроль климата. Для защиты объёма шкафа от температурных колебаний шкафа изнутри обшивается термоизоляционным материалом толщиной 30 мм, и облицовочными панелями толщиной 1мм. В телекоммуникационном отсеке предусмотрена возможность установки систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и системы управления.
Материалы и покрытие шкафа. Все элементы шкафа выполнены из стали толщиной 2 мм, с дополнительными ребрами жесткости, окрашены порошковой полиэфирной краской - RAL 7035, элементы крыши – RAL 5000. Ударопрочное, порошково-полимерное покрытие, предназначенное для эксплуатации на улице. Полиэфирное покрытие элементов шкафа обеспечивает стойкость к погодным условиям (дождь, ветер, высокие и низкие температуры) Покрытие не подвержено коррозии и стойко к ультрафиолетовому излучению.
Крепление к фундаменту. Цоколь устанавливается на фундамент и закрепляется посредством клиновых анкерных болтов 16\5х118.
Исполнение. Класс защиты IР54 (в соответствии с ГОСТ 14254-96).
