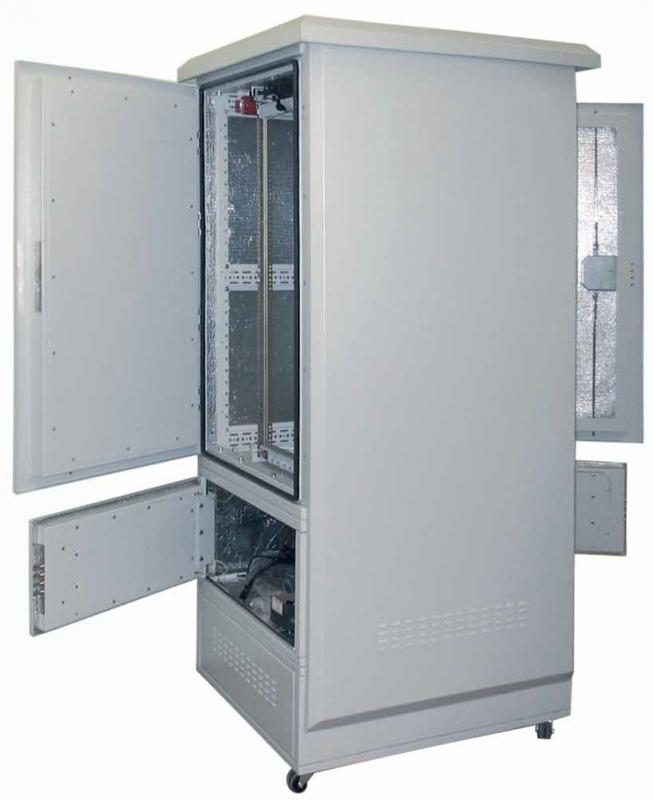

Шкаф-термобокс Серия 650-27U (800x1000) *
Шкаф-термобокс телекоммуникационно-кроссовый, модульной конструкции; возможен монтаж систем обогрева, охлаждения, систем мониторинга
Конструкция шкафа-термобокса модульная. Шкаф состоит из разборных модулей (отсеков), которые соединяются между собой. Шкаф выполнен в антивандальном исполнении, все узлы изготовлены из стали толщиной 2 мм., с дополнительными ребрами жесткости. Крепление отсеков между собой производится изнутри. Конфигурация (состав) шкафа определяется заказчиком.
Цоколь (кабельный отсек) предназначен для установки шкафа на фундамент, ввода кабеля, укладки запаса кабеля. Доступ к внутреннему пространству цоколя в процессе монтажа и обслуживания осуществляется за счет съемных заглушек.
Отсек электрооборудования. В данном отсеке может размещаться оборудование электропитания, вводно-распределительный модуль (ВРМ) с установленными автоматами защиты, устройством защитного отключения (УЗО), источники бесперебойного питания и т.д. Крепление аппаратуры внутри отсека выполняется на направляющих 19” стандарта. Возможна поставка направляющих стандарта 23” или МЕР. Глубина установки направляющих в отсеке регулируется. Для размещения АКБ предусмотрено оборудование отека полкой(поддоном). При отсутствии отдельного отсека электрооборудование размещается в телекоммуникационном отсеке.
Отсек Телекоммуникационный предназначен для размещения пассивного и активного телекоммуникационного оборудования, а также любой другой аппаратуры. Размещение аппаратуры внутри отсека на монтажных направляющих стандарта 19” (возможна установка монтажных направляющих стандарта МЕР или 23”).
Отсек Кроссовый предназначен для размещения кроссовых плинтов KRONE или аналогичных, LSА+ или LSA РROFIL, для концевой заделки, соединения, переключения и контроля комбинаций кабелей связи различного типа.
Двери. Каждый отсек шкафа оборудован отдельной дверью. Двери сейфового исполнения, усиленные, со скрытыми петлями, снабжены замком трёхточечного запирания класса защиты 4 – ГОСТ 5089-2003., с индивидуальным ключом.
Внешние стенки шкафа. oбеспечивают шкафу дополнительную антивандальность. Конструкция стенок обеспечивает необходимое для нормальной работы систем кондиционирования, воздушное пространство. Крепление стенок осуществляется изнутри шкафа.
Крыша шкафа выполнена с отливами по четырем сторонам для защиты от атмосферных осадков. Крепление крыши изнутри шкафа.
Конструктивные особенности.
- Серия 650-27U. Шкаф поставляется с цоколем (ШхВхГ) 800х300х1000 мм. Отсек электрооборудования (ШхВхГ) 800х410х1000 мм, рабочая высота 6U, монтируется на цоколе, выполнен с двухсторонним доступом. Телекоммуникационный и кроссовый отсеки представляет собой единый модуль (ШхВхГ) 800х1320х1000 мм, устанавливаемый на отсеке электрооборудования, разделенный съемной вертикальной панелью на два изолированных отсека. Телекоммуникационный отсек комплектуется одной парой направляющих (27U) под фронтальное креплениеоборудования, максимальной глубиной 600мм. Кроссовый отсек полезной глубиной 225 мм рассчитан на размещение 250 плинтов типа KRONE (на 2500 пар). Доступ в отсеки с противоположных сторон шкафа. Каждый отсек оборудован отдельной дверью, замком с индивидуальным ключом.
Вентиляция и контроль климата. Для защиты от температурных колебаний внутренняя поверхность шкафа обшита термоизоляционным материалом. В телекоммуникационном отсеке предусмотрена установка систем кондиционирования, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления.
Кабельные вводы. Ввод кабеля в отсек электрооборудования, телекоммуникационный и кроссовый осуществляется из цоколя. Кабельные вводы герметичны, комплектуются сальниками или гермовводами с установочными размерами по согласованию с заказчиком.
В шкафу 650 предусмотрен ввод электропитания с ВЛ (воздушной линии) в телекоммуникационный отсек через крышку шкафа.
Заземление. Наличие заземляющих элементов на всех металлических частях шкафа.Предусмотрена возможность соединения комплектом заземления (желто-зеленый провод, сечением S=4) всех токопроводящих деталей конструкции. В основании цоколя предусмотрена точка подключения внешнего заземления шкафа.
Крепление к фундаменту. В цоколе предусмотрены точки крепления к фундаменту под анкерные болты.
Исполнение. Класс защиты – IP 54 (в соответствии с ГОСТ 14254-96).
Покрытие шкафа. Ударопрочное, порошково-полиэфирное покрытие, предназначенное для эксплуатации на улице.
Условия эксплуатации. В диапазоне температур окружающей среды (-40…+45°С).
