Серия R318 FIBERPORT

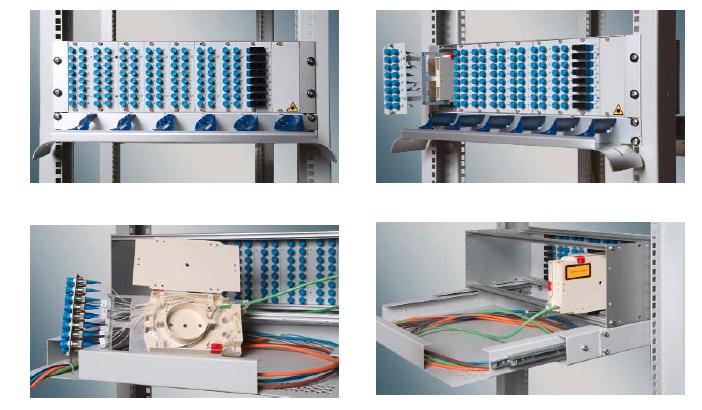

Кросс представляет собой компактное системное решение с наивысшей упаковочной плотностью монтажа и с перспективой наращивания оптической емкости в процессе развития сети.

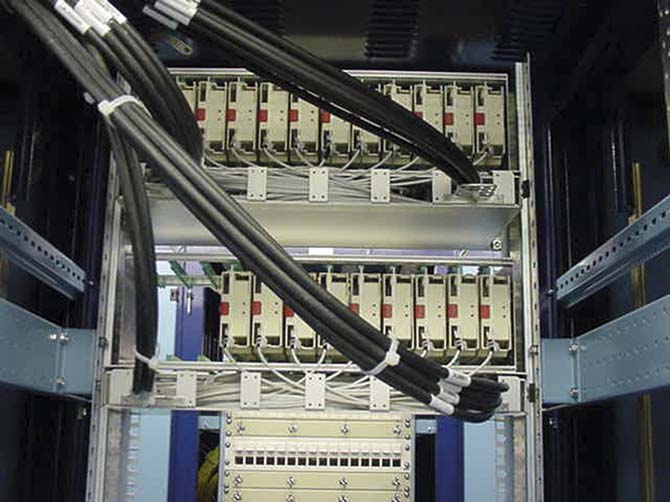

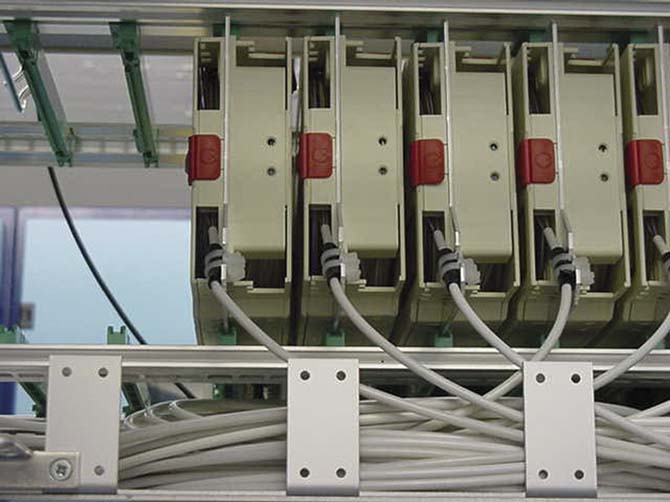

Кросс состоит из 19" стоечного каркаса высотой 3U, вмещающего до 12 или 9 компактных оптических кассет высокой плотности с модулями, емкостью 12 или 16 оптических портов.

Конструкция кросса предусматривает установку полки для хранения излишков кабеля и кабельный органайзер, обеспечивающий удобство при разводке патч-кордов.

Общая емкость кросса до 144 оптических соединений.

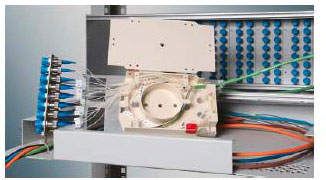

При использовании модулей большой емкости (на 16 портов); в сплайс-кассетах устанавливаются механические соединители для сращивания волокон. Механический соединитель представляет собой металлический корпус, внутри которого реализуется капиллярный канал диаметром около 250 мкм. Сколотые концы сращиваемых волокон размещаются внутри капилляра стык в стык, канал заполняется иммерсионным гелем, компенсирующим зазор между торцами волокон. После обжима механические зажимы фиксируют волокна.

При использовании модулей на 12 оптических портов волокна сращиваются при помощи стандартных КЗДС 3мм (40).
